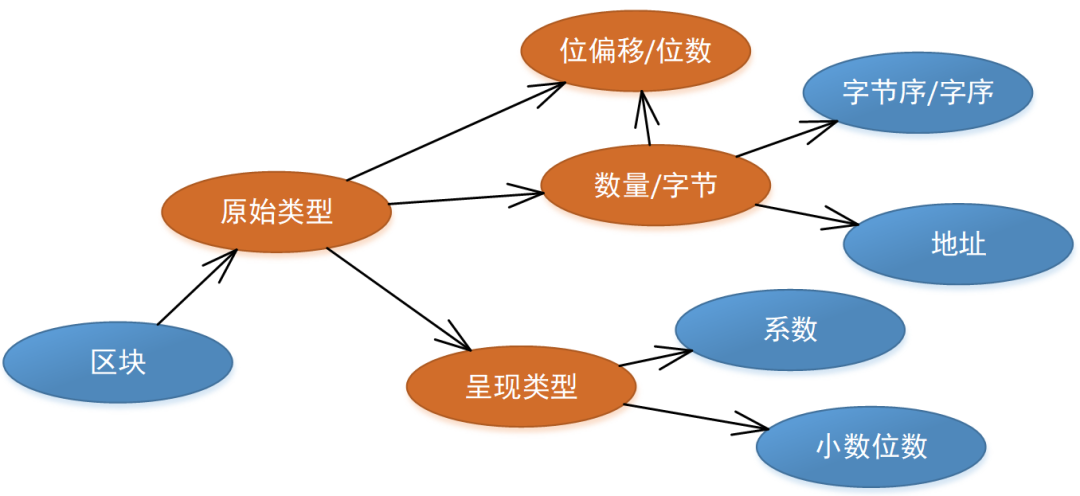

📌总体规则

📌原始类型与数据长度

当原始类型确定后，系统会继续校验数量/字节数和位范围。BIT类型固定为 1 位；INT/UINT可按配置的位偏移和位数从数据中截取有效位，最大支持 64 位；FLOAT仅支持 32 位或 64 位；BCD 和 BYTES 类型必须按整字节截取。若位偏移超出字段总长度，或位数超过剩余范围，软件会自动调整为有效范围，保证读取和写入时不会越界。

📌原始类型与呈现类型

呈现类型也会随原始类型自动匹配。UINT/INT可显示为浮点数、十进制、十六进制、枚举或二进制位串；FLOAT 仅按浮点数显示；BYTES 可显示为字节串或字符串；BIT 可显示为 0/1 或枚举；BCD/有符号 BCD可显示为浮点数、十进制或枚举。如果用户选择了不匹配的呈现类型，系统会自动切换到该原始类型支持的默认呈现方式。

📌呈现类型后置处理

对于数值类字段，软件支持通过系数和偏移量进行工程值换算，显示值按“原始值 × 系数 + 偏移量”计算；写入时则反向换算为协议原始值。

当字段不是浮点或十进制显示时，系数会自动恢复为 1，偏移量恢复为 0。小数位数仅对浮点显示有效，非浮点显示会自动置为 0，最大支持 17 位小数。

📌字节序/字序

在数据转换过程中，软件会先根据字节序和字序将通信报文统一转换为标准顺序，再按位偏移和位数提取有效字段，最后根据呈现类型转换为界面显示值。

写入字段时，系统会先校验用户输入格式，例如十进制、十六进制、时间、枚举、BCD、字节串或字符串是否符合当前字段类型，再转换为协议字节并按配置的字节序/字序下发。
