一种结构化西门子S7数据地址描述方法

本文所说的“传统方法”，主要指第三方 HMI、SCADA、网关或驱动软件中常见的绝对地址配置方式：

变量名：电机转速
地址：DB1.DBW20
数据类型：UInt16
采集周期：1000 ms

西门子对绝对地址的标准表达包括 DB1.DBX2.3、DB1.DBB4、DB10.DBW2 和 DB20.DBD8。同时，现代 TIA Portal/WinCC 也支持符号寻址，而且西门子明确建议在条件允许时优先使用符号寻址。

因此，本文介绍的是摩尔信使MThings 相对“绝对地址字符串型第三方配置”的优势，而不是宣称它全面替代 PLC 工程内的符号寻址。

核心差异

地址是字符串，还是结构化对象

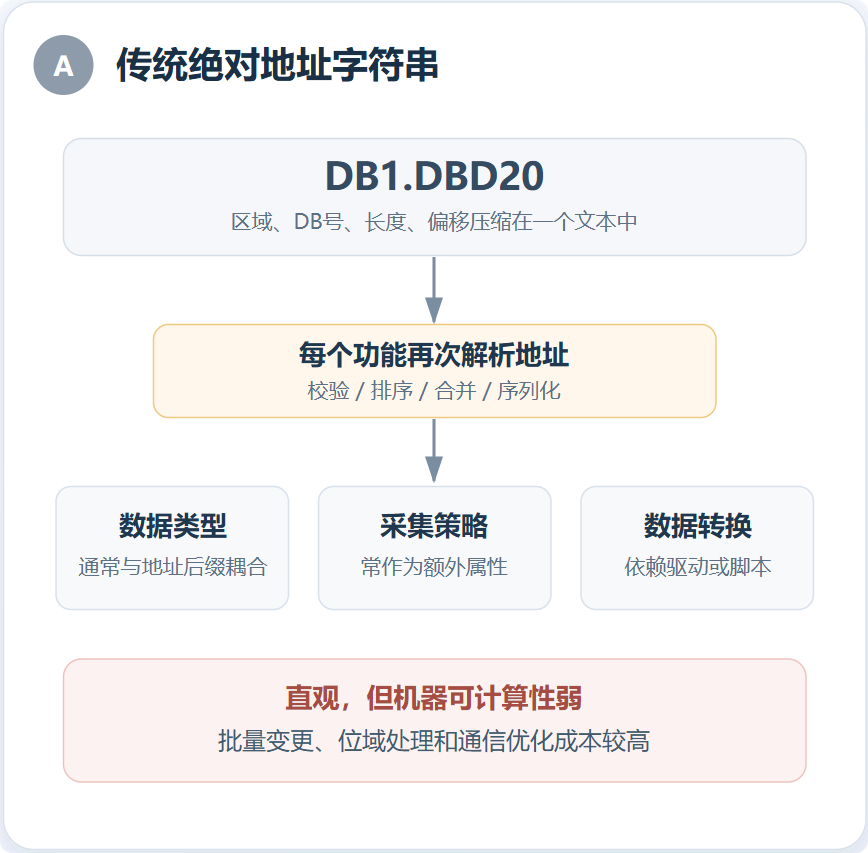

传统配置通常把下列信息压缩在一个字符串里：

DB1.DBD20
│ │  │ └─ 起始字节偏移20
│ │  └─── D:双字，隐含4字节
│ └────── DB区访问标记
└──────── 数据块编号1

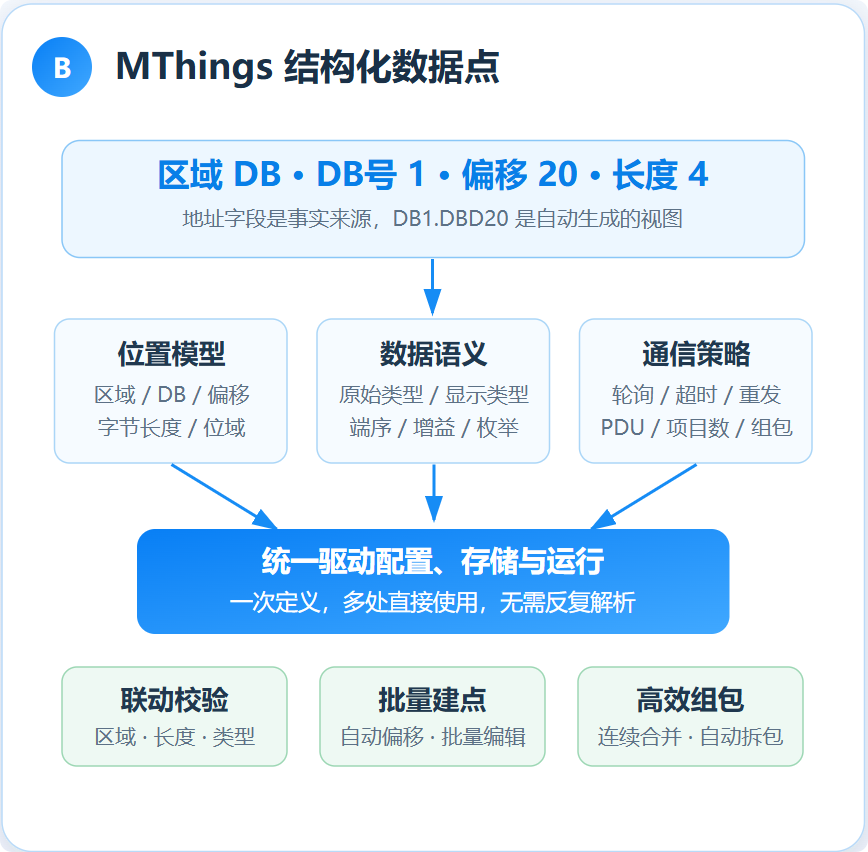

MThings 则将同一个点位拆成互相独立、可以分别校验的字段：

由这些字段，MThings 再生成 DB1.DBD20 供人阅读。换言之：

传统方法把地址文本当“源数据”；MThings 把地址文本当“结构化配置的视图”。

S7 数据的配置示例

假设 DB1 中有以下数据：

这个例子体现了两个重要区别：

1. B/W/D

   只能简洁表达 1、2、4 字节，而 MThings 的“字节长度”可以直接表达 8 字节、12 字节等范围。

2. DBX20.4

   只表达起始位，MThings 还能明确“从第 4 位开始连续取 3 位”，因此可直接描述状态字中的位域，而不必为每个位单独建立变量。

设计优势

1. 结构化配置减少地址歧义

区域限定为 DB/M/I/Q/CT/TM；DB 号只在 DB 区有效；计数器和定时器会自动规范为 2 字节无符号整数。

区域切换时，系统会同步清理或修正不再适用的字段，避免出现诸如“M 区仍携带 DB 号”一类逻辑矛盾。

传统字符串当然也能被解析和检查，但每个功能都必须先重复完成文本识别。

MThings 的配置从进入系统时就是结构化数据，界面、序列化和协议层可以直接共享同一语义。

2. 地址定位与数据解释解耦

同一段 PLC 内存并不只需要“读到”，还需要回答“怎样解释”。MThings 将协议类型与显示类型分开，并额外提供：

• 字节序与字序；
• 有符号、无符号、浮点、字节流等原始类型；
• 十进制、十六进制、位串、字符串、浮点和枚举等显示方式；
• 增益、偏置、小数位、单位和量程。

3. 支持“任意长度 + 任意有效位域”

MThings 不把数据长度锁死在 S7 地址后缀中。

除常见的 1/2/4 字节值外，还能描述长字节串、字符串和 64 位数据；通过“位偏移 + 位数”，还能表达一个字节或一个字中的连续位域。

软件会把位范围约束在已配置的字节范围内，并限制浮点原始数据必须占满 32 位或 64 位。相比录入后才在运行期暴露错误，这类联动校验更接近配置动作本身。

4. 批量建点效率高

新增数据对话框一次配置区域、DB 号、起始字节偏移、字节长度和点数，最多可批量创建 10000 个点；开启自动偏移后，后续点位按字节长度连续递增。

表格还支持多选后批量修改区域、协议类型、显示类型、字节序和字序，以及对数值列进行整体偏移。连续地址表、数组或结构体映射不再需要逐条重写完整地址。

5. 配置本身可直接驱动通信优化

S7 主站读取前会按“区域 + DB 号 + 字节偏移”排序。自动组包模式下，连续的非位数据会合并成一个范围，再通过 S7 Read Var 多变量请求发送；组包同时受以下条件约束：

• 协商后的最大 PDU；
• 最大读取/写入字节数；
• 单次最大读取/写入项目数；
• 用户选择的自动合并、逐点读取或多变量读取策略。

超长数据会按允许的字节数拆包，读取后再按原点位范围切片或重组。传统字符串模型也可以实现同样的优化，但必须先把每个字符串重新解析成这些结构；MThings 的地址模型天然就是组包算法需要的输入。

6. 人可读显示与机器执行保持一致

界面自动生成标准风格地址：

工程人员仍能使用熟悉的地址检查配置，而协议层不必依赖这个展示字符串反向推断参数，避免“显示格式变化影响通信逻辑”。

7. 同一模型覆盖运行与配置全链路

S7 专用字段在项目文件中分别保存为区域、DB 号、字节偏移和字节长度；加载时再还原为 S7 数据项。

运行期使用同一数据项构造 ANY 参数、读写 PLC 内存并转换值，不需要在 UI 配置、项目存储和驱动执行之间维护三套地址表达。

对比矩阵

适用边界

MThings 当前实现仍属于绝对地址访问模型，主要覆DB/M/I/Q/CT/TM 区域。

对于启用优化访问的 S7-1200/1500 数据块，绝对地址并不总是可用；这类项目更适合使用 PLC/HMI 的符号寻址，或在 PLC 工程中提供允许绝对访问的数据区。

因此可以把两种方案定位为：

• TIA 符号寻址擅长 PLC 工程内的类型一致性、重构跟随和优化数据块访问；
• MThings 结构化绝对地址擅长第三方通信、异构数据解释、批量建点、位域处理和可控组包。

两者并非简单替代关系。MThings 的优势，在于把第三方驱动不可避免要处理的绝对地址，组织成了一套比“地址字符串 + 数据类型”更完整、更可计算的工程模型。

总结

传统绝对地址字符串回答的是“数据在哪里”；MThings 的 S7 数据点模型同时回答：

1. 数据在哪里；
2. 要读取多少；
3. 哪些位有效；
4. 原始字节如何解释；
5. 工程值如何展示；
6. 以什么策略采集；
7. 如何在 PDU 限制内高效组包。

MThings在大规模点表、连续数据块、非标准数据布局、跨设备端序适配和通信性能调优等场景中具有明显优势。其本质不是发明一种新的 S7 地址写法，而是将 S7 地址从“文本标识”升级为贯穿配置、存储、通信和应用的结构化数据资产。
