简介

历史数据曲线展示器用于把已存储到历史数据库中的设备数据，以曲线方式进行查看、对比和分析。

主要支持以下功能：

1. 从历史数据中选择一个或多个数据项绘制曲线
2. 按时间范围查看历史趋势
3. 支持今天、近7天、近1个月、近3个月、自定义日期范围
4. 支持游标测量、参考线辅助分析
5. 支持左右双Y轴显示
6. 支持图例管理、曲线显隐、颜色调整、删除
7. 支持截图保存、复制图片
8. 支持导入外部CSV数据进行回放显示

操作说明

打开历史数据曲线窗口

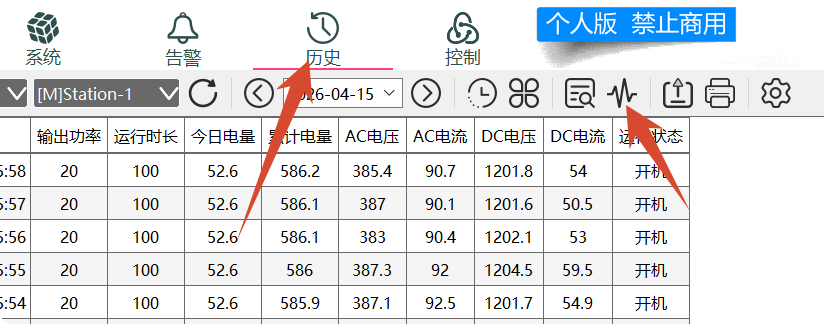

在历史数据页面中，点击工具栏上的“曲线”按钮，即可打开历史数据曲线窗口。

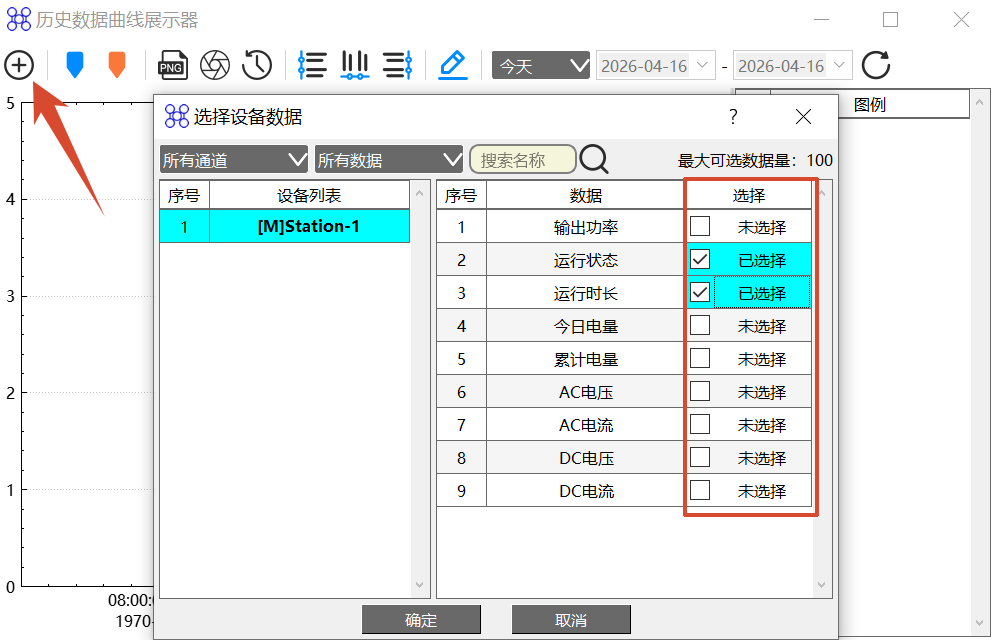

添加曲线

点击工具栏中的“添加”按钮，选择需要显示的设备数据项。

系统会自动把可绘制的数据项加入曲线区，不支持曲线显示的数据类型不会被加入，并会给出提示。

说明：

历史曲线默认最多支持添加较多图例，实际上限为 100，新增图例后，系统会立即刷新并加载对应历史数据

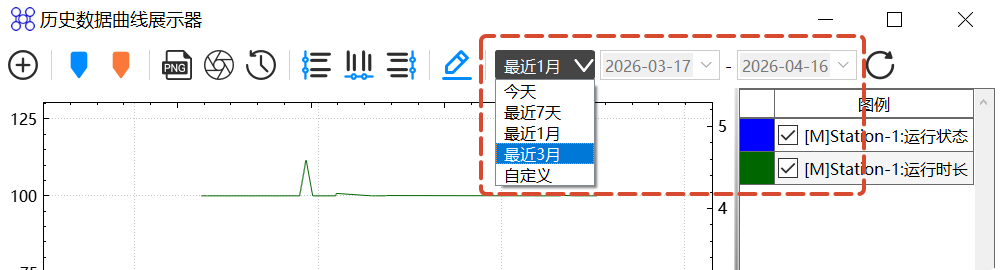

选择时间范围

窗口上方提供日期范围选择：

今天、近7天、近1个月、近3个月、自定义

选择预置范围时，系统会自动填写开始/结束日期并刷新数据，选择“自定义”后，可手工设置开始日期和结束日期，点击“刷新”按钮后重新加载数据

说明：

这里的主筛选粒度是“日期”，自定义日期必须满足“开始日期 <= 结束日期”，否则会提示错误

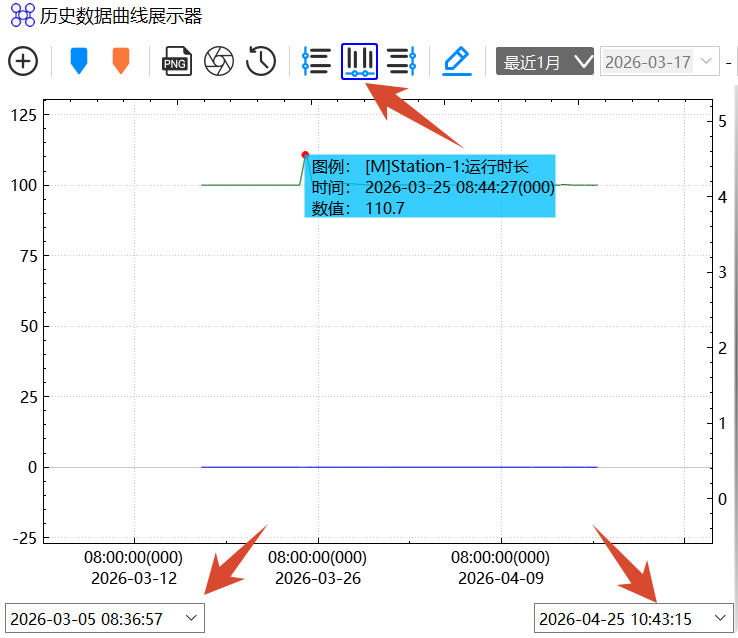

查看和调整曲线

曲线区支持：鼠标拖拽平移、鼠标缩放查看局部时间段。

打开时间轴参数后，可直接手工微调X轴开始/结束时间

时间轴下方的时间编辑框默认可隐藏，点击“时间轴参数”按钮后显示。

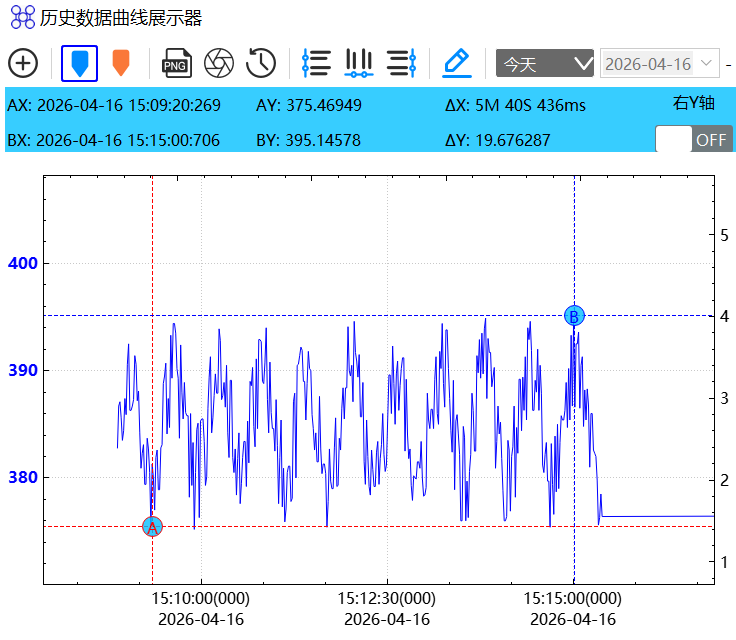

游标功能

点击“游标”按钮后，可在曲线上使用 A/B 两个测量点，可查看 AX、AY、BX、BY，可查看两点之间的时间差和数值差，可切换按左 Y 轴或右 Y 轴测量，适合用于查看两个历史时刻之间的变化量。

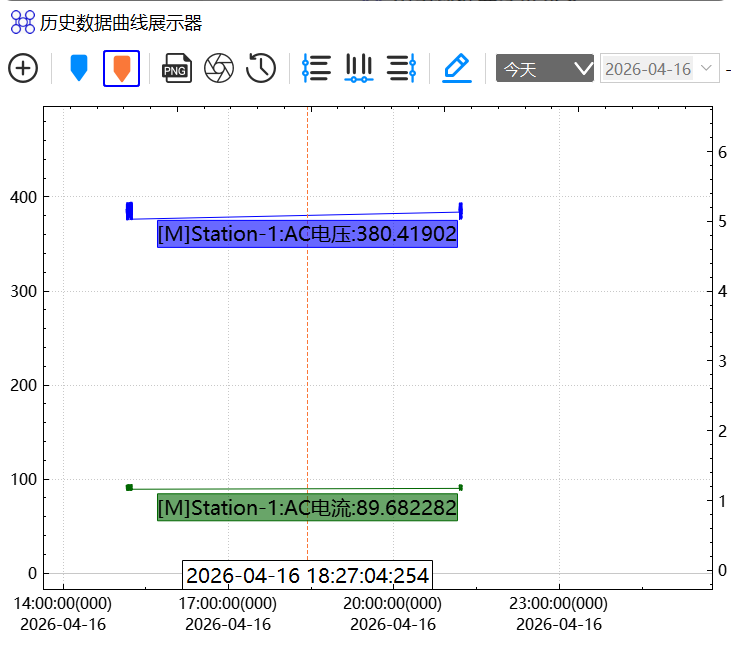

参考线功能

点击“参考线”按钮后，可在图中显示参考线，辅助定位某个时间点或数值位置。

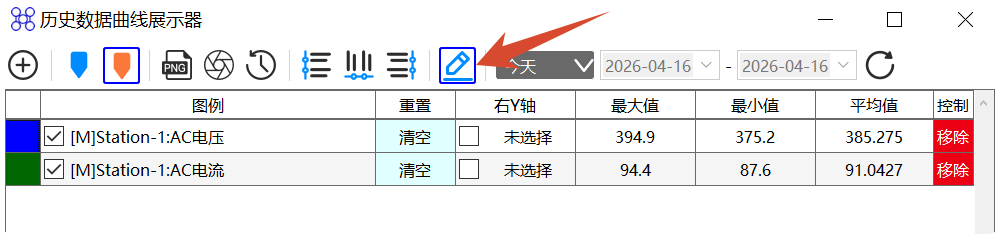

图例管理

点击“图例”按钮后，可展开图例编辑表，常见操作包括：

1. 勾选/取消勾选：控制曲线显示或隐藏
2. 点击颜色列：修改曲线颜色
3. 勾选右轴：把该曲线切换到右侧 Y 轴显示
4. 查看最大值、最小值、平均值
5. 点击“清空”：清除该曲线当前加载的数据
6. 点击“删除”：移除该图例
7. 不在编辑状态时，点击图例名称还可以高亮某条曲线，便于聚焦查看。

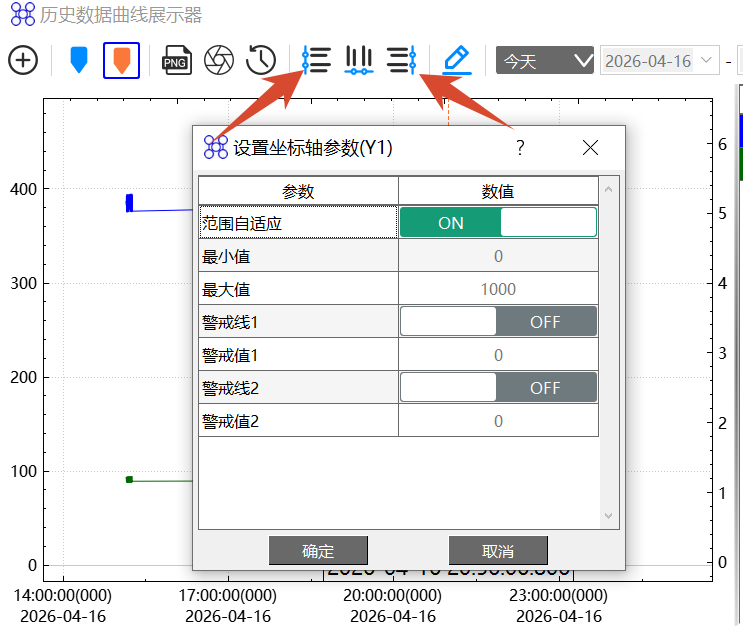

设置 Y 轴参数

支持分别设置 Y1、Y2 轴参数：

1. 自动量程
2. 最小值/最大值
3. 上限报警线
4. 下限报警线

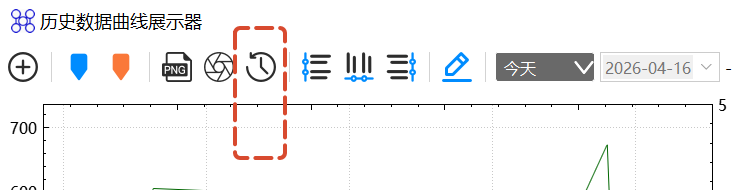

数据回放

点击“数据导入/回放”按钮，可导入 CSV 文件绘制曲线。

CSV 格式要求：

1. 至少 2 列 2 行，第 1 行为表头；
2. 第 1 列必须是时间字符串；
3. 第 2 列及以后为各曲线数据列；
4. 时间格式需为 yyyy-MM-dd hh:mm:ss

文件按当前实现使用 gbk 编码读取，导入后，每个数据列会生成一条独立曲线。

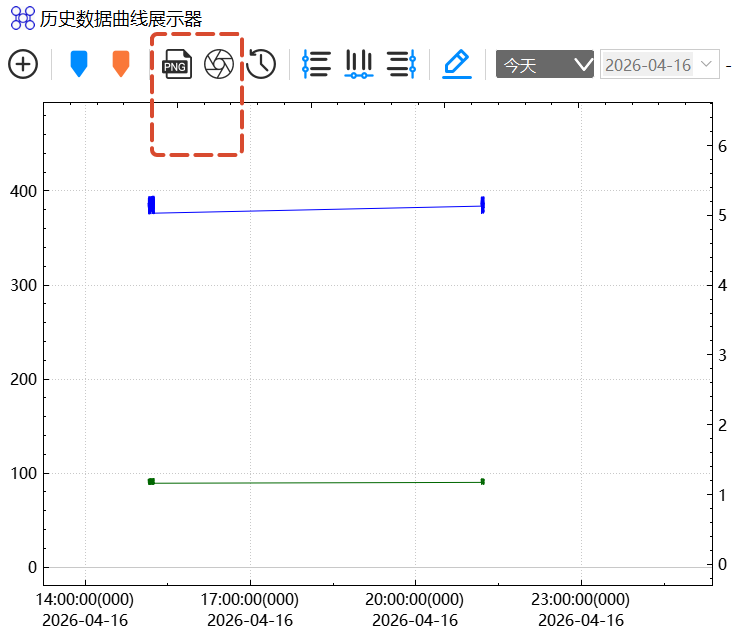

导出图像

该功能适合用于报告、汇报或问题留档。支持两种方式：截图保存为 PNG 文件，复制当前曲线图到剪贴板。

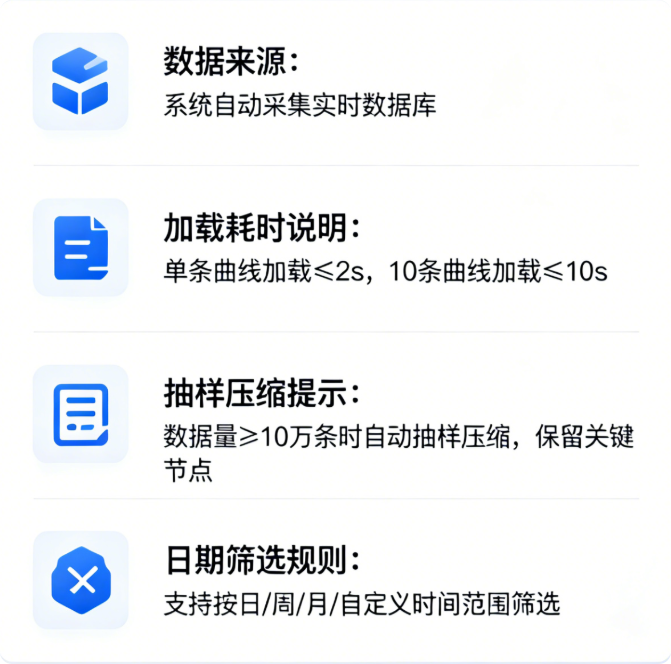

注意事项

1. 历史曲线显示的数据来源于历史数据库，前提是相关数据项已启用历史存储；
2. 时间范围越大、曲线越多，加载耗时会越长；
3. 为避免单条曲线点数过大导致显示卡顿，程序会在数据量很大时自动做抽样压缩，保留分段内的最大值和最小值，因此超大范围下显示结果更适合趋势观察，不适合逐点精确核对；
4. 日期筛选按天读取对应数据库文件；如果某天没有历史数据库文件，该天数据会被自动跳过；
5. CSV 导入时间格式不正确时，曲线时间轴可能异常；
6. Y 轴手工范围设置时，最小值不能大于最大值；
7. 图例中的“清空”只清除当前窗口已加载的曲线数据，不等同于删除历史数据库内容；
8. 图例中的“删除”是从当前曲线窗口移除该曲线，不会删除原始历史数据；
9. 右Y轴适合放量纲不同的数据，避免多条曲线共用一个坐标轴导致显示失真；

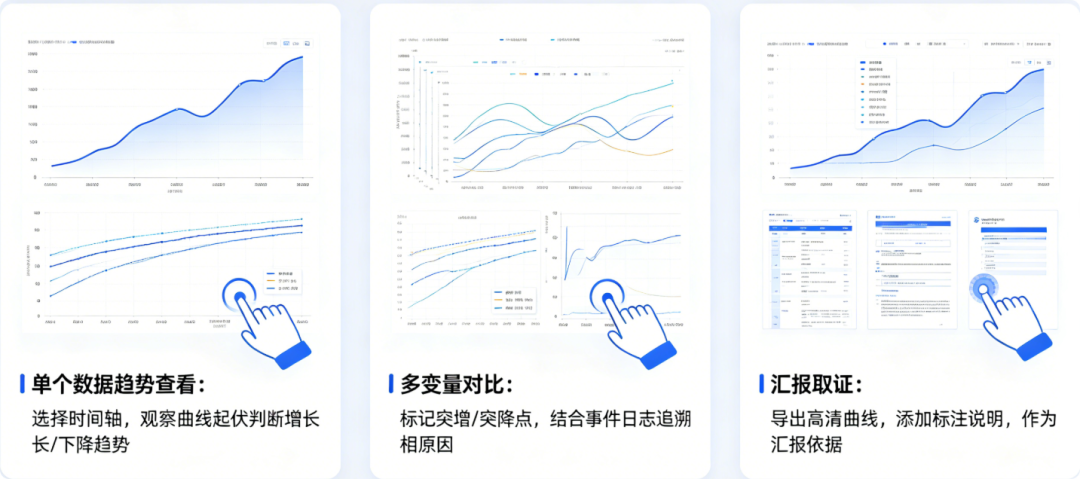

典型使用建议

1. 看单个数据趋势：添加 1 到 3 条曲线，选择“今天”或“近7天”
2. 做多变量对比：将量纲不同的数据分别挂到 Y1、Y2
3. 查异常波动：先看大时间范围，再用缩放和游标定位具体时刻
4. 做汇报取证：调整好曲线后直接截图或复制图片
